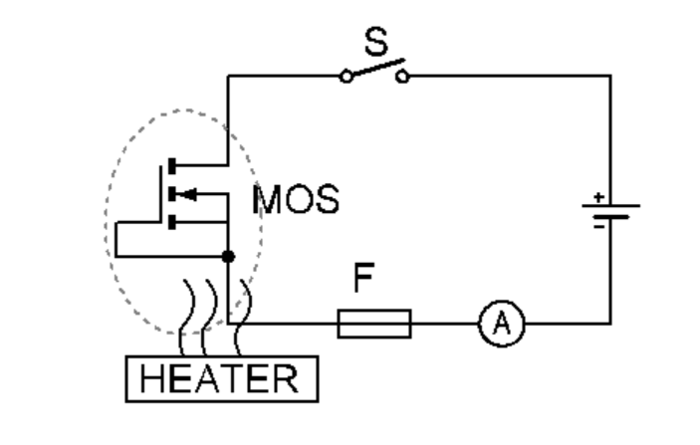

01   HTRB

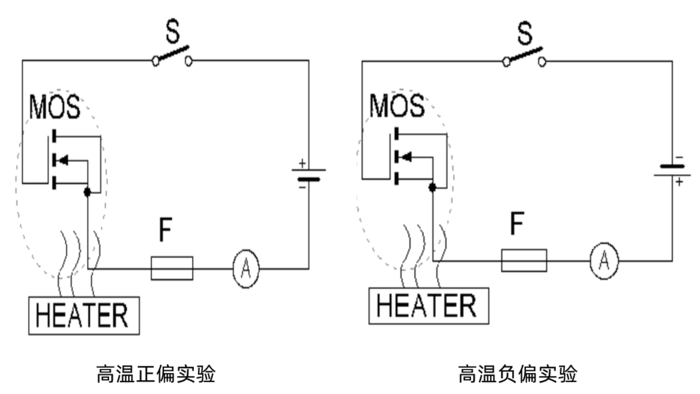

HTGB（High Temperature Gate Bias）是針對碳化硅MOSFET進行的最重要的可靠性項目，主要用于驗證柵極漏電流的穩定性，考驗對象是碳化硅MOSFET柵極氧化層。在高溫環境下對柵極長期施加電壓會促使柵極的性能加速老化，且碳化硅MOSFET的柵極長期承受正電壓，或者負電壓，其柵極閾值電壓V_GSth會發生漂移。

測試原理圖如下：

在測試中，需持續監測碳化硅MOSFET柵極-漏極的漏電流，如果漏電流超過電源設定上限，則可以判定為失效。試驗前后都要進行電應力測試，如器件靜態參數測試結果超出規定范圍，則判定為失效。

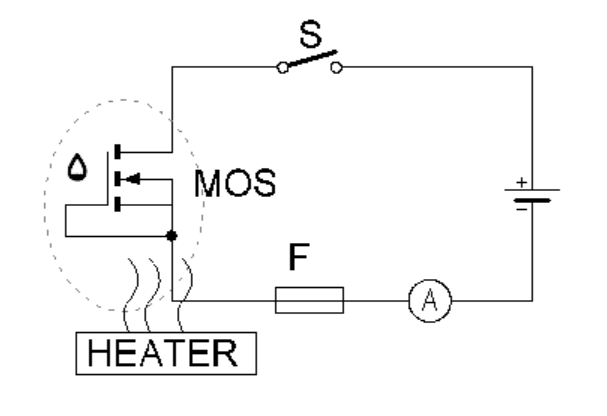

HV-H3TRB（High Voltage, High Humidity, High Temp. Reverse Bias）主要用于測試溫濕度對功率器件長期特性的影響。高濕環境是對分立器件的封裝樹脂材料及晶片表面鈍化層的極大考驗，樹脂材料是擋不住水汽的，只能靠鈍化層，3種應力的施加使早期的缺陷更容易暴露出來。

AEC-Q101中只有H3TRB這個類別，其缺點是反壓過低，只有100V。基本半導體將標準提高，把反偏電壓設置80%~100%的BV，稱為HVH3TRB。

以碳化硅MOSFET為例，測試原理圖如下：

在測試中，需持續監測MOSFET源極-漏極的漏電流。試驗前后都要電應力測試，如器件靜態參數測試結果超出規定范圍，則判定為失效。

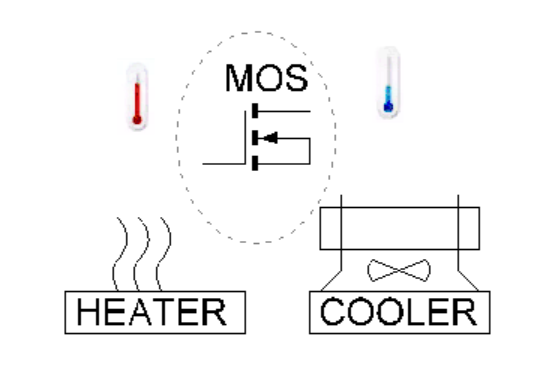

TC（Temperature Cycling）測試主要用于驗證器件封裝結構和材料的完整性。

綁定線、焊接材料及樹脂材料受到熱應力均存在老化和失效的風險。溫度循環測試把被測對象放入溫箱中，溫度在-55℃到150℃之間循環（H等級），這個過程是對封裝材料施加熱應力，評估器件內部各種不同材質在熱脹冷縮作用下的界面完整性；此項目標準對碳化硅功率模塊而言很苛刻。

以碳化硅MOSFET為例，測試原理圖如下：

試驗前后都要進行電應力測試，如器件靜態參數測試結果超出規定范圍，則判定為失效，并需檢查封裝外觀是否發生異常。

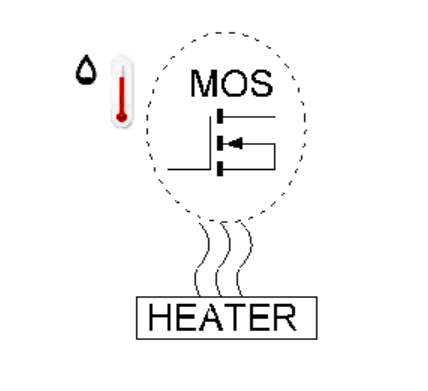

AC（Autoclave）測試主要用于驗證器件封裝結構密閉完整性。該測試是把被測對象放進高溫高濕高氣壓的環境中，考驗晶片鈍化層的優良程度及樹脂材料的性能。被測對象處于凝露高濕氣氛中，且環境中氣壓較高，濕氣能進入封裝內部，可能出現分層、金屬化腐蝕等缺陷。

以碳化硅MOSFET為例，測試原理圖如下：

試驗前后都要進行電應力測試，如器件靜態參數測試結果超出規定范圍，則判定為失效，并需檢查封裝外觀是否發生異常。

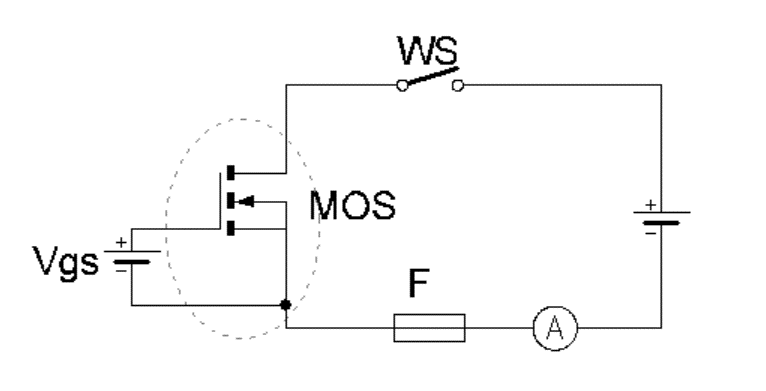

IOL（Intermittent Operational Life）測試是一種功率循環測試，將被測對象置于常溫環境T_C=25℃，通入電流使其自身發熱結溫上升，且使?T_J≧100℃，等其自然冷卻至環境溫度，再通入電流使其結溫上升，不斷循環反復。此測試可使被測對象不同物質結合面產生應力，可發現綁定線與鋁層的焊接面斷裂、芯片表面與樹脂材料的界面分層、綁定線與樹脂材料的界面分層等缺陷。

以碳化硅MOSFET為例，測試原理圖如下：

試驗前后同樣都要進行電應力測試，如器件靜態參數測試結果超出規定范圍，則判定為失效，并需檢查封裝外觀是否發生異常。

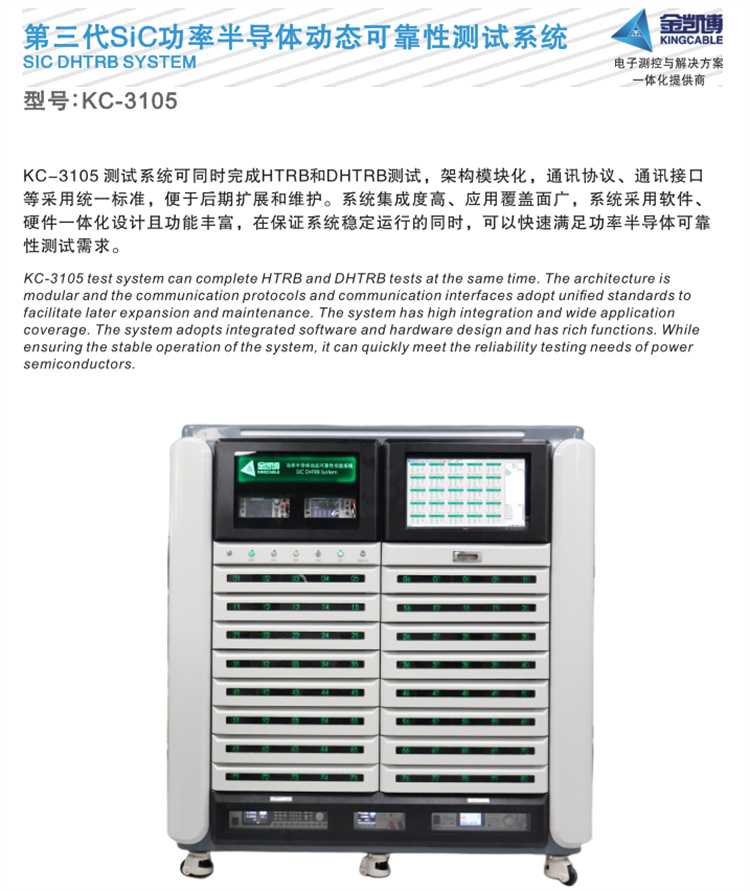

金凱博碳化硅SiC車規級動態可靠性測試系統具有80個測試通道、每個通道獨立控制；實時保存測試結果，生成測試報告；具有防燙、過流、過壓保護；支持擴展外接標準儀表等眾多優勢性能。并具有高溫高壓高頻高精度脈沖源：dv/dt>50v/ns、頻率50KHz；高精度測試：電流分辨率10pA，電壓分辨率100nV；多參數測量：Vsd電壓、Vgsth電壓、Rds電阻、lgss漏電流、ldss漏電流、溫度，功能完備并有可擴展性。

參數測試：

1、Vgsth測試條件： G，D和S之間加管子規定電流，測試G和S之間的電壓值；電壓值就是閥值電壓。

2、VSD測試條件： G和S之間加反向電壓,D和S之間加反向管子規定電流，測試D和S之間的電壓值；電壓值就是反向二極管導通電壓。

3、RDS測試條件： G和S之間加正向電壓,D和S之間加正向管子規定電流，測試D和S之前的電壓值；內阻 Rds(mΩ)=Vds / Ids (DS之間電壓/DS流過的電流)。

4、Igss測試條件： G和S之間加管子規定電壓，D和S接0V，測試出流過G極的電流就是Igss漏電流；

5、Idss測試條件： D和S之間加管子規定電壓，G和S接0V，測試出流過D極的電流就是Idss漏電流；
